RÓTULAS

Rótulas

Disponemos de un gran stock y de una amplia gama de rótulas.

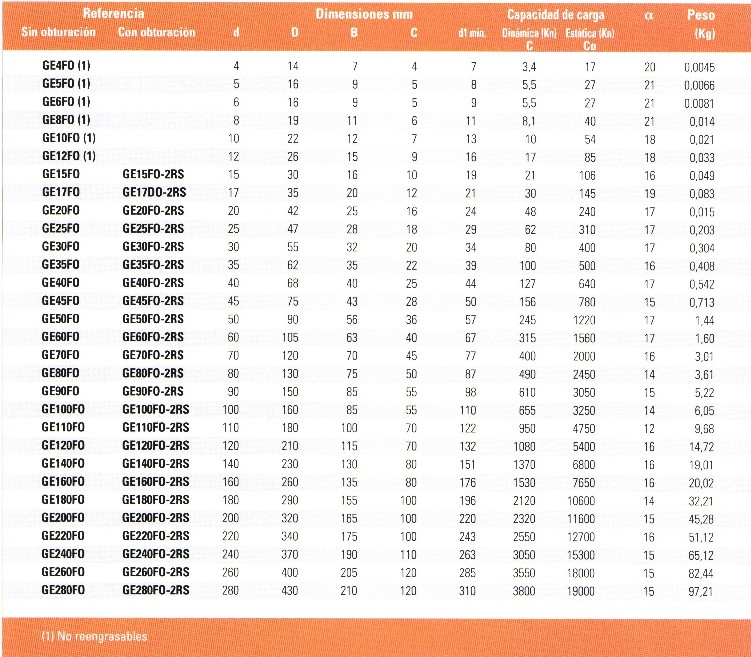

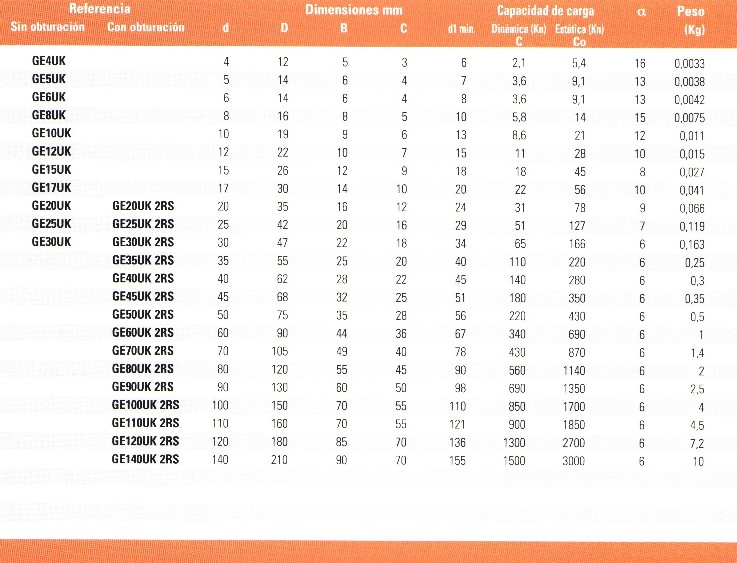

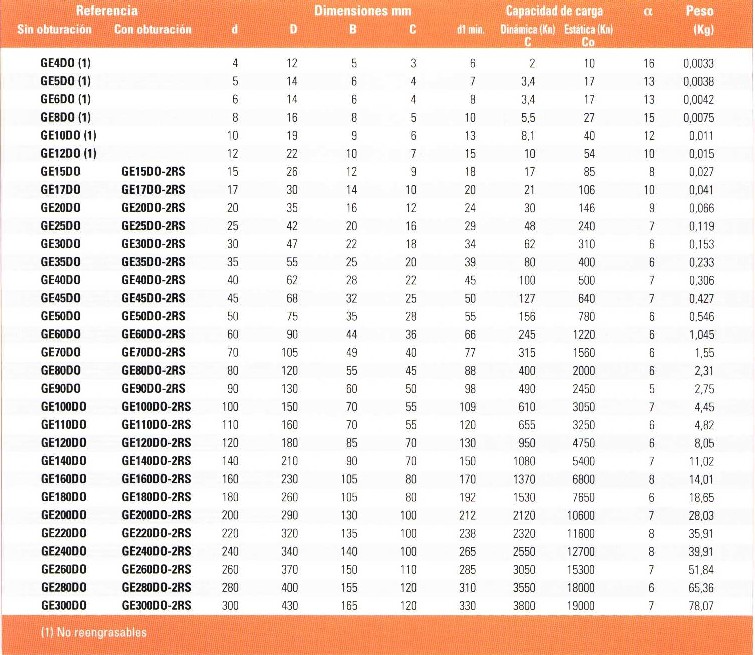

SUPERFICIE DE FRICCION: ACERO/ACERO

CARATERÍSTICAS
  • Rótulas que, salvo tamaños pequeños, constan de ranura circunferencial y orificio de lubricación.
  • Anillo exterior partido.
  • Superficie fosfatada. DIN648 ISO 122401: 1998

SUPERFICIE DE FRICCION: ACERO/ACERO

CARACTERÍSTICAS

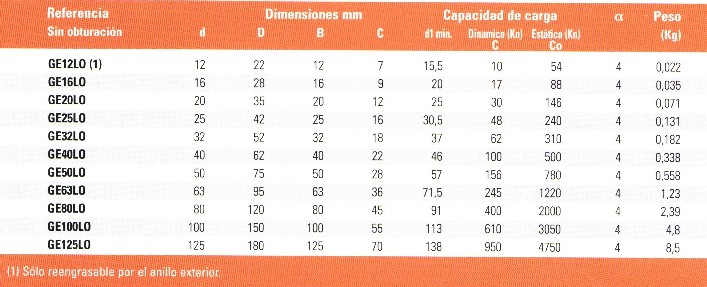

  • Rótulas de iguales dimensiones a la serie GE… pero con el anillo interior alargado.
  • Anillo exterior partido.
  • Superficie fosfatada. DIN 648



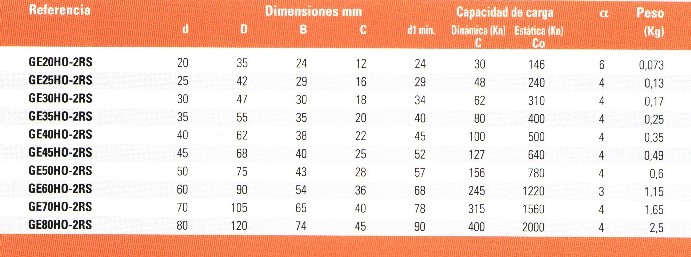

CARACTERÍSTICAS
  • Rótulas de iguales dimensiones a la serie GE… pero con anillo interior alargado.
  • Anillo exterior partido.
  • Superficie fosfatada. DIN 648

CARACTERÍSTICAS
  • Rótula libre de mantenimiento.
  • Deslizamiento sobre material compuesto de PTFE en el anillo exterior.
  • Anillo interior templado. DIN 648



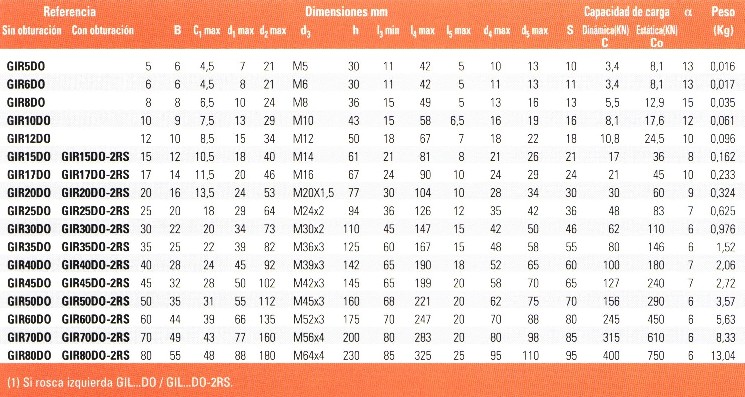

CARACTERÍSTICAS
  • Cabeza de rótula con engrasador incorporado.
  • Rosca interior. DIN 648

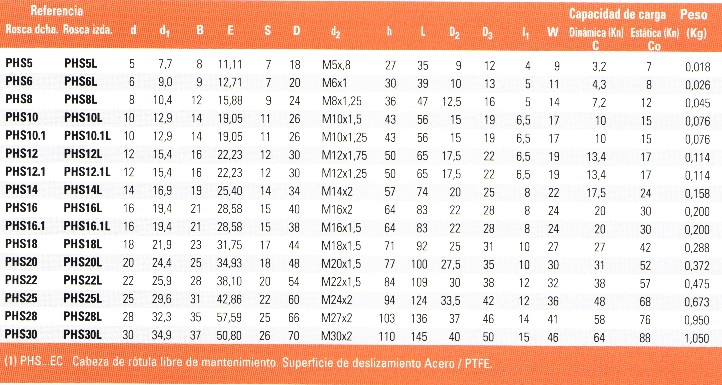

CARACTERÍSTICAS
  • Cabeza de rótula libre de mantenimiento.
  • Rosca interior. DIN 648

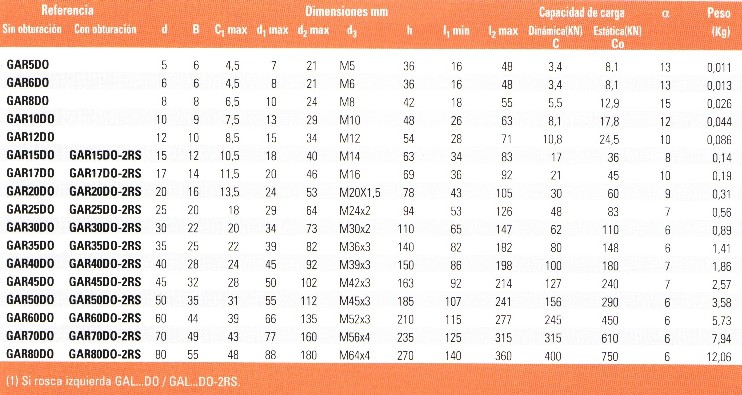

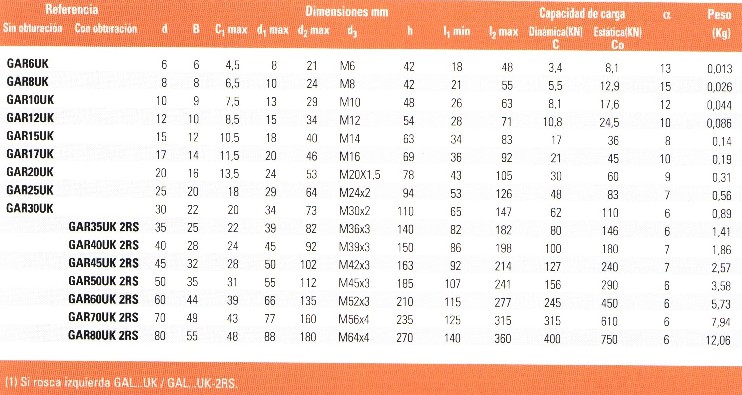

CARACTERÍSTICAS
  • Cabeza de rótula con engrasador incorporado.
  • Rosca exterior. DIN 648

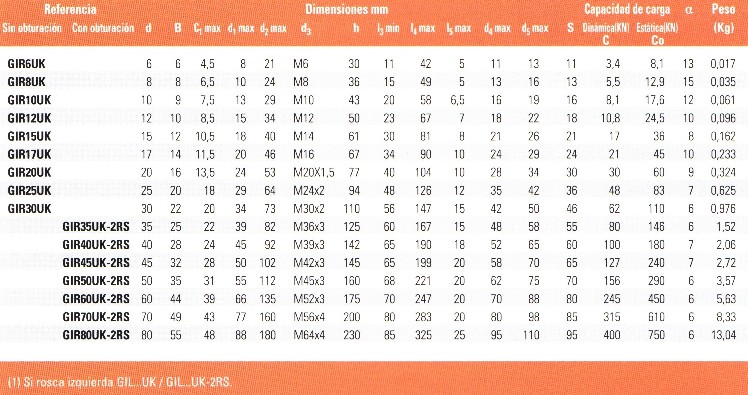

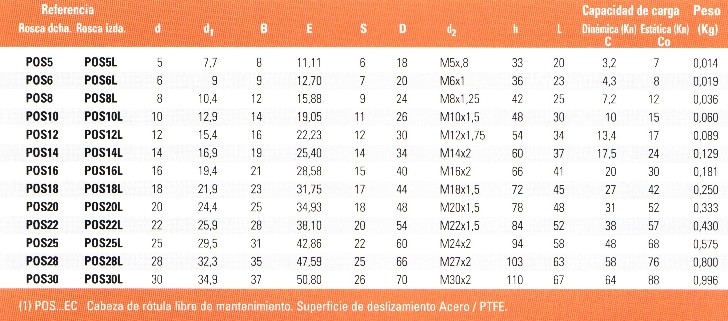

CARACTERÍSTICAS
  • Cabeza de rótula libre de mantenimiento.
  • Rosca exterior. DIN 648

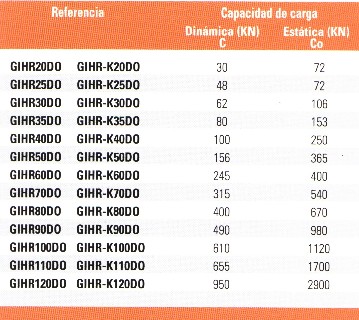

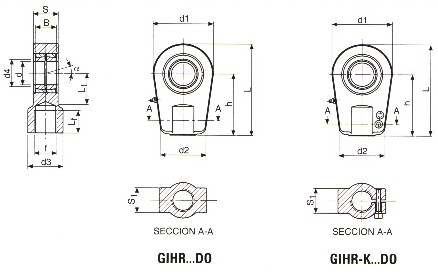

CARACTERÍSTICAS de la rótula GIHR…DO
  • Cabeza de rótula para cilindros hidráulicos.
  • Rosca interior corta.
  • La rótula radial se fija mediante anillos elásticos. DIN 648

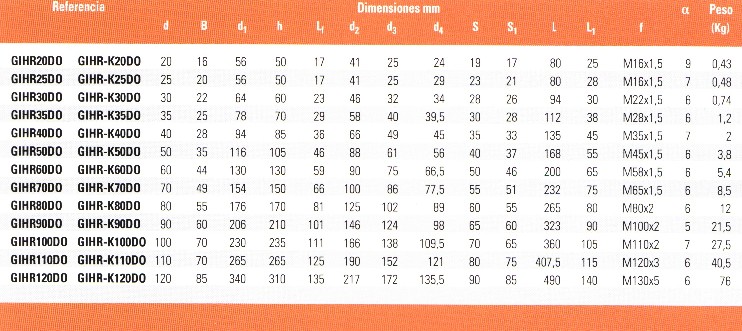

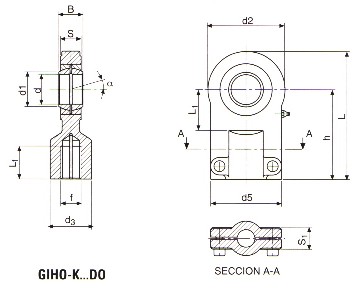

CARACTERÍSTICAS de la rótula GIHR-K…DO

  • Cabeza de rótula para cilindros hidráulicos correspondiente a la serie GIHR…DO, con dispositivo roscado de bloqueo. DIN 648

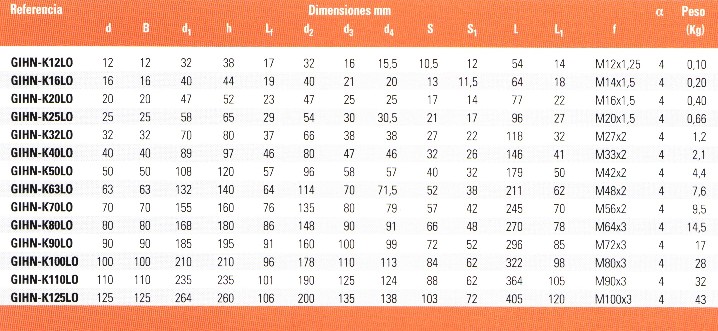

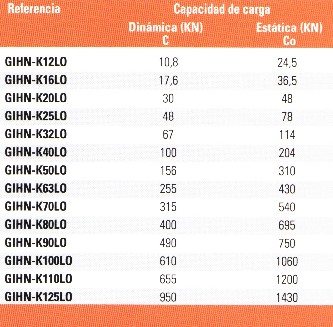

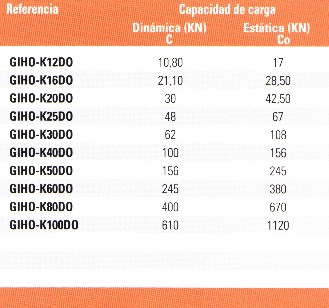

CARACTERÍSTICAS
  • Cabeza de rótula para cilindros hidráulicos. DIN 24338
  • La rótula se fija mediante anillos elásticos.
  • Dispositivo roscado de bloqueo.

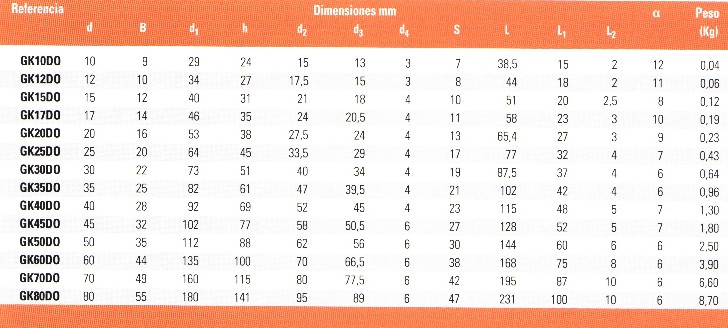

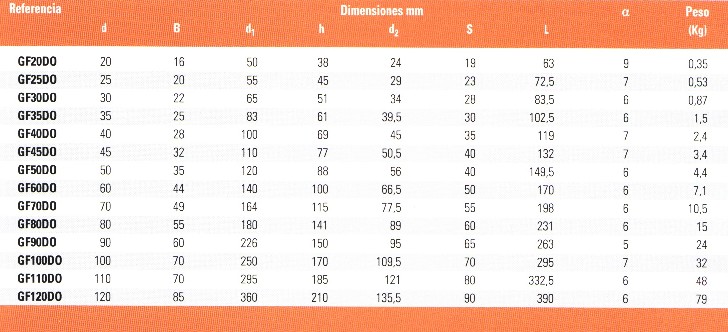

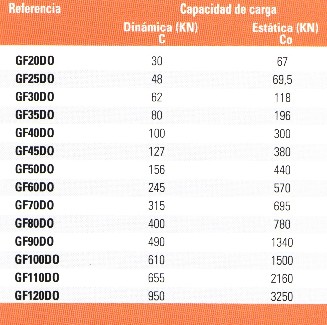

CARACTERÍSTICAS
  • Cabeza de rótula hidráulica con superficie de soldarura circular.
  • Perno de centrado en el extremo el vástago. DIN 648

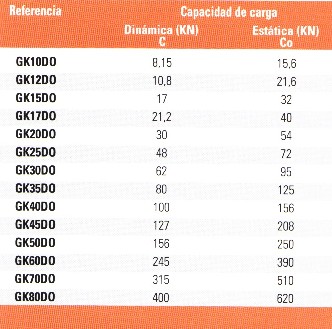

CARACTERÍSTICAS
  • Cabeza de rótula hidráulica con superficie rectangular de soldadura. DIN 648

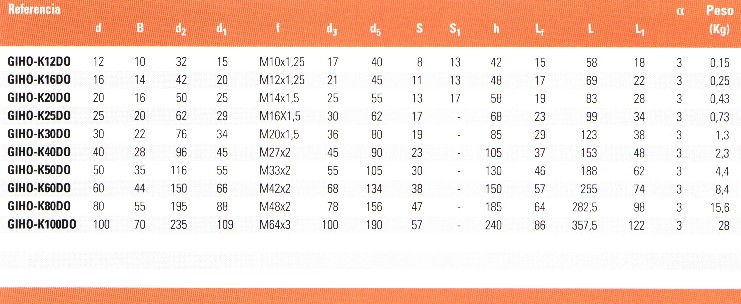

CARACTERÍSTICAS
  • Cabeza de rótula hidráulica con rosca interior.
  • Bloqueo mediante dispositivo roscado. DIN 648

CARACTERÍSTICAS
  • Cabeza de rótula con vástago roscado macho.
  • Engrasador incorporado. DIN 648

CARACTERÍSTICAS
  • Cabeza de rótula con vástago roscado hembra.
  • Engrasador incorporado. DIN648

Información técnica de rótulas

Las medidas principales de las rótulas radiales y de las cabezas de rótula, han sido fijadas según la norma DIN 648 y homologadas por ISO 12240.

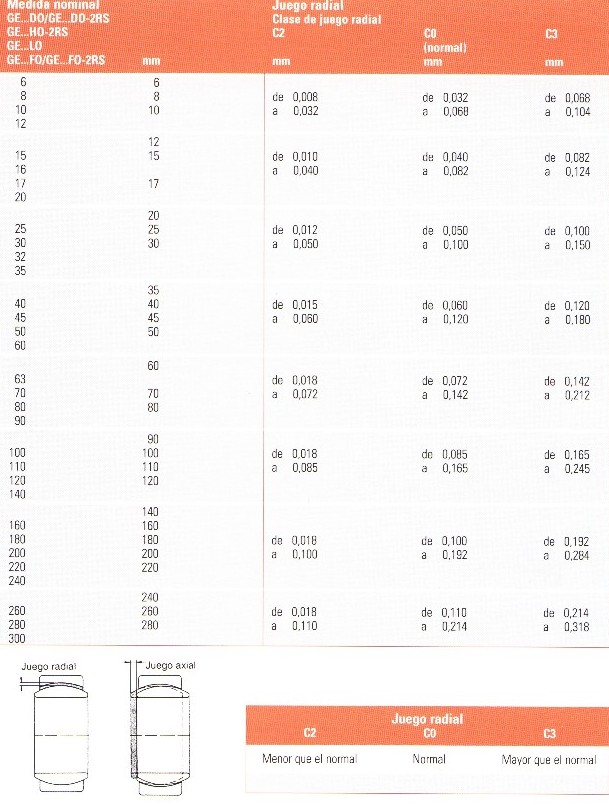

JUEGO INTERNO

El juego interno se define como la medida en que pueden desplazarse entre sí el anillo interior y el exterior, tanto en el sentido radial como axial.

El juego se mide con la rótula sin engrasar. La posibilidad del desplazamiento axial as función de la geometría de la rótula y está en proporción directa con el juego radial.

En caso de ajustes muy forzados o grandes diferencias de temperatura debe considerarse el aumento del juego interno (C3).

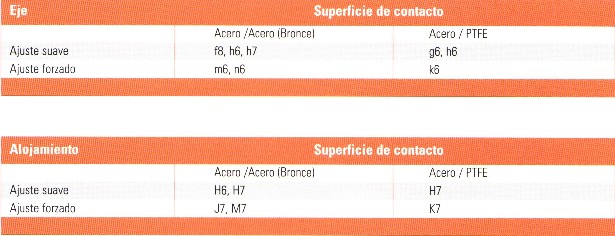

ELECCIÓN DE AJUSTES



Rótulas

Cabezas de rótula

Lubricación


Se recomienda una grasa consistente de litio, protectora contra la corrosión, resistente a la presión con aditivo EP. Los lubricantes más efectivos son los que contienen un 3% aproximado de MoS2.
Se deben de reengrasar periódicamente. La frecuencia de reengrase no debe ser arbitraria sino de acuerdo con el plan preestablecido.
Un engrase excesivo puede resultar perjudicial y reducir la duración de vida de la rótula. La rótula libre de mantenimiento no debe ser reengrasada, es por ello que se suministran sin dispositivos de engrase.

Temperatura
Temperatura admisible para rótulas sin obturación.
Superficie de fricciónTemperatura
Acero/Acero-50º, +200º
Acero/PTFE-30º, +150º
Acero/Bronce-50º, +200º
En el caso de rótulas con obturación la temperatura máxima se reduce a un máximo de +120º.
